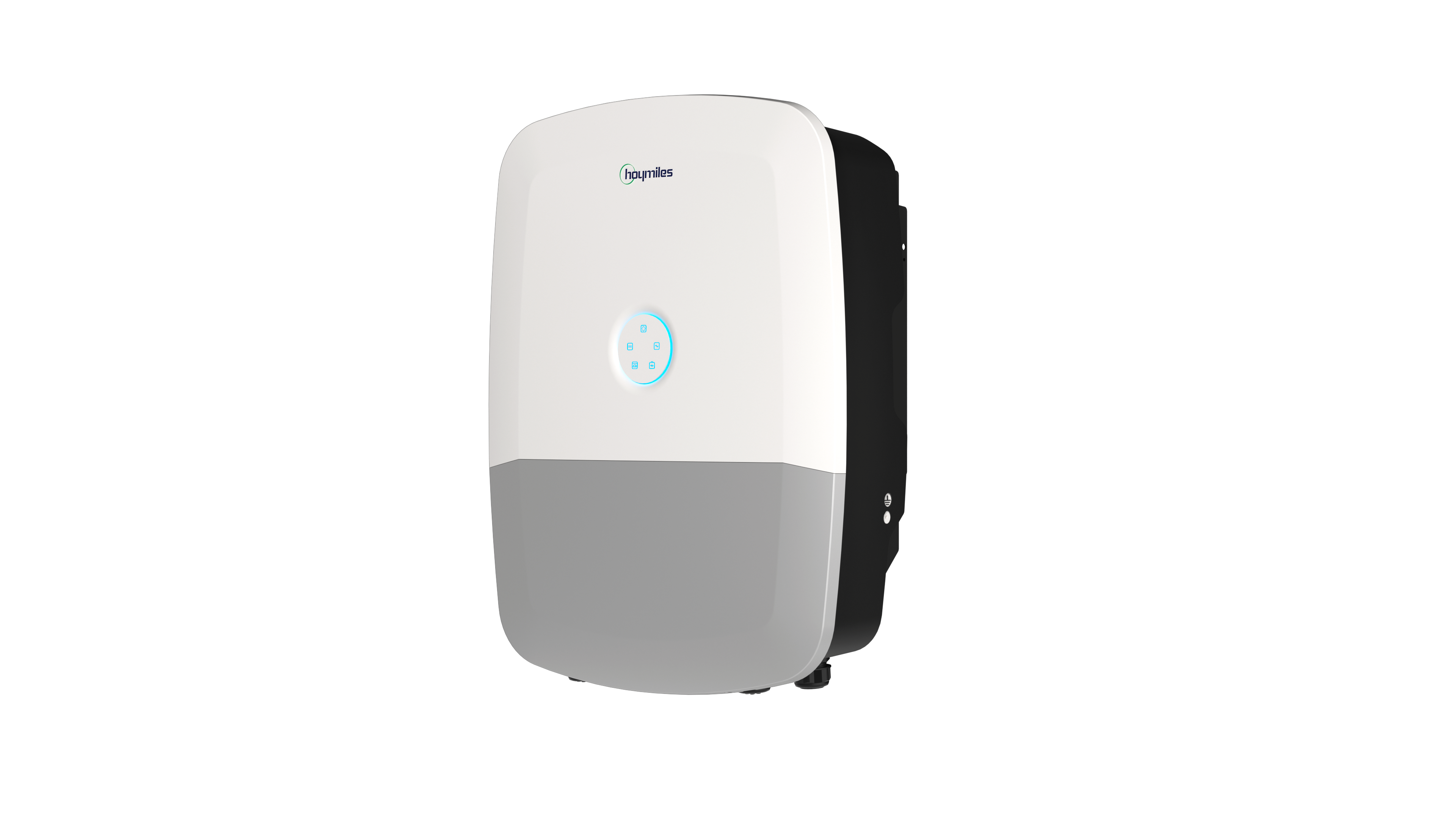

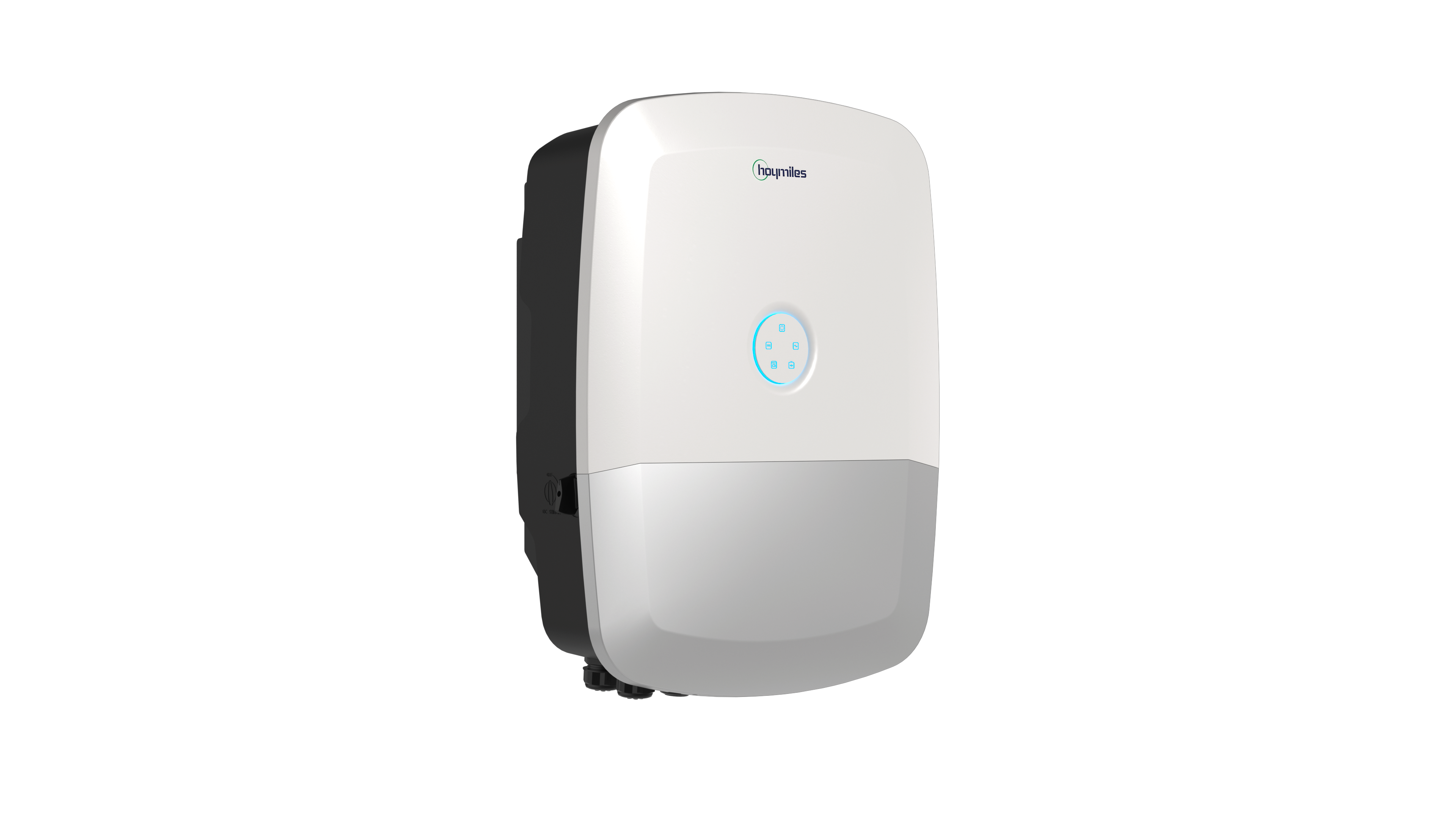

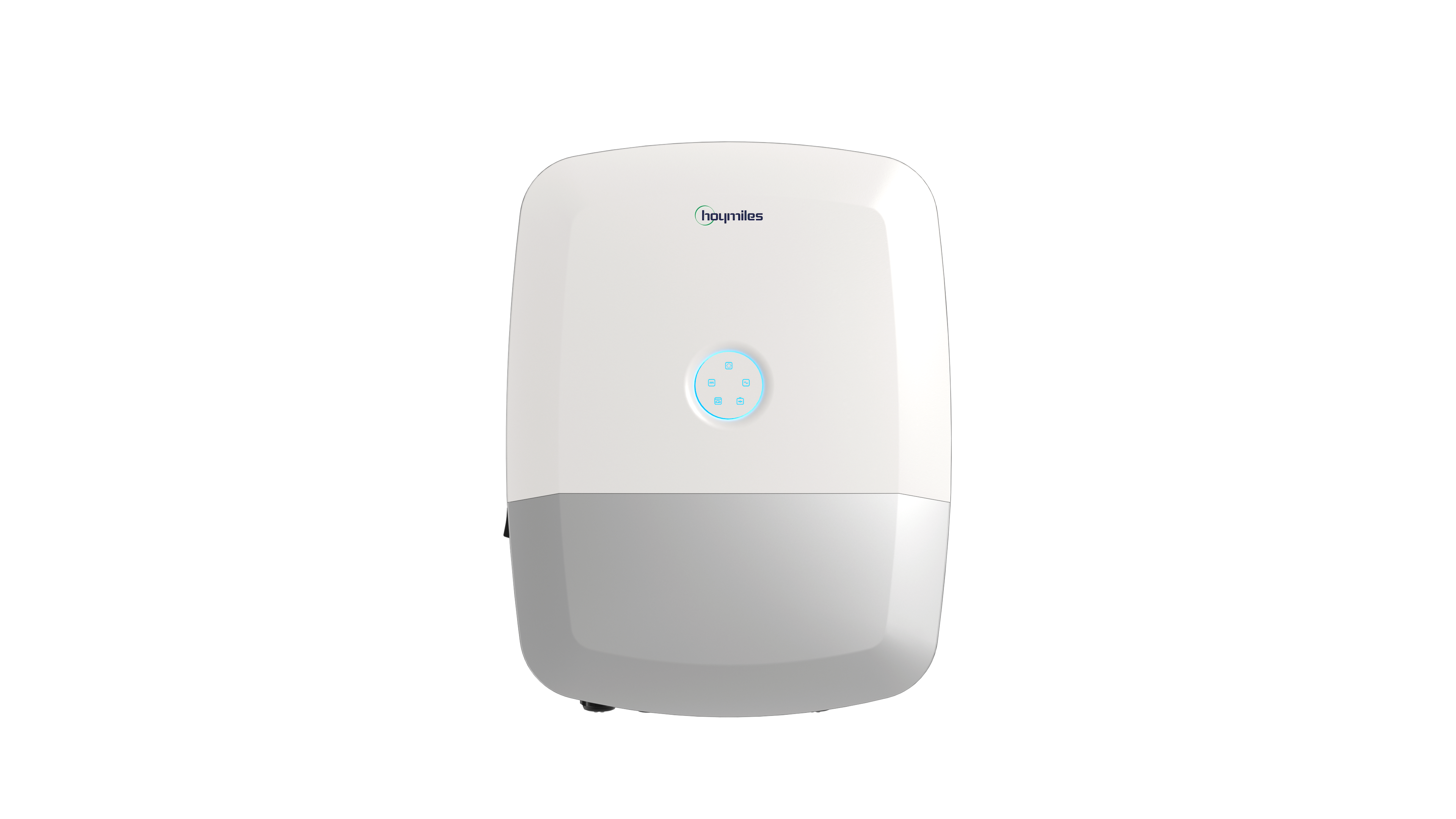

Hoymiles HIT-(5-20)L-G3 -sarja koostuu korkean suorituskyvyn kolmivaiheisista hybridi-inverttereistä, jotka tarjoavat erinomaisen luotettavuuden laajalla 5–20 kW tehoalueella. Älykkään EMS-toiminnon ansiosta laitteisto tukee useita eri työtiloja, kuten omakulutus-, säästö-, varavoima-, huipunleikkaus- ja käyttöaikatiloja. S-Miles Cloud -etäseurannan avulla järjestelmää voidaan diagnosoida ja valvoa vaivattomasti, ja laitteen äärimmäisen kevyt sekä tilaa säästävä rakenne tekee asennuksesta helppoa.

Keskeiset ominaisuudet

• Huippuluokan paneelikapasiteetti: Jopa 4 MPPT-seurantaa 20 A:n tulovirralla ja mahdollisuus jopa 200 % DC/AC-ylimitoitukseen.  ‍
• Täysi epäsymmetria: Tukee 100 % epäsymmetristä lähtöä, jossa yksittäisen vaiheen lähtö voi olla jopa 50 % invertterin nimellistehosta.  ‍
• Älykäs integraatio: Sisäänrakennettu AI-energianhallinta, joka on yhteensopiva generaattorin, lämpöpumpun ja älykkäiden kuormien kanssa.  ‍
• Integroitu mittari: Ainutlaatuinen sisäänrakennettu mittariratkaisu jopa 50 A:n ohituksella.  ‍
• Luotettava varavoima: UPS-tason automaattinen varavoiman kytkentäaika, alle 10 ms.  ‍
• Järjestelmän laajennettavuus: Mahdollistaa jopa 10 invertterin rinnankytkennän sekä verkkoon että verkon ulkopuolisiin (off-grid) laajennuksiin.

‍

Tekniset tiedot

Akkutiedot ja liitännät

• Akkutyyppi: Yhteensopiva lyijyhappo- ja litiumioniakkujen kanssa.  ‍
• Akkujännitealue: 40–60 V.  ‍
• Lataus-/purkuvirta enintään: Mallista riippuen 120 / 150 / 190 / 210 / 250 / 300 / 350 A.  ‍
• Akkujen hallinta: Automaattinen mukautuminen akunhallintajärjestelmään (BMS) ja 3-vaiheinen latauskäyrä tasauksella.  ‍
• Tiedonsiirto (akku): CAN-väylä.  ‍
• Lisävarusteet: Ulkoinen lämpötila-anturi saatavilla.

PV-tulo

• Suositeltu PV-maksimiteho: 10 – 40 kW mallin nimellistehosta riippuen.  ‍
• Suurin syöttöjännite: 1 000 V.  ‍
• Nimellisjännite / Käynnistysjännite: 720 V / 150 V.  ‍
• MPPT-jännitealue: 150–900 V.  ‍
• Max. ottovirta / oikosulkuvirta per MPPT: 20 A / 30 A.  ‍
• MPPT-määrä / Suurin tulosäikeiden määrä: 2/2 (5–6 kW), 3/3 (8 kW) tai 4/4 (10–20 kW).

AC-tulo ja -lähtö (Sähköverkossa)

• Nimellislähtöteho: 5 – 20 kW mallista riippuen.  ‍
• Sähköverkon muoto: 3L/N/PE.  ‍
• Nimellislähtöjännite / -taajuus: 380/400 V (vaihteluväli 266–480 V) / 50/60 Hz.  ‍
• Tehokerroin / THDI: > 0,99 (säädettävä 0,8 eteenpäin...0,8 jälkeenpäin) / < 3 % nimellisteholla.

AC-lähtö (Varavoima)

• Varavoiman kytkentäaika: < 10 ms.  ‍
• Nimellislähtöjännite ja -taajuus: 380/400 V, 50/60 Hz.  ‍
• Suurin jatkuva AC-ohitusvirta (Bypass): 50 A.  ‍
• THDv: < 3 % lineaarisella kuormalla.

Hyötysuhde ja suojaukset

• Maksimihyötysuhde / MPPT-hyötysuhde: Jopa 98,5 % (mallista riippuen 98,2 %–98,5 %) / 99,9 %.  ‍
• Integroidut suojaukset: Saarekekäytön esto, PV-säikeiden tulon käänteisen napaisuuden suojaus, eristysvastuksen tunnistus, jäännösvirran valvontayksikkö, AC-ylivirtasuojaus, AC-oikosulkusuoja sekä AC-ylijännite- ja alijännitesuoja.  ‍
• AFCI (Valokaarisuojaus): Integroitu.  ‍
• Ylijännitesuojaus: DC-tyyppi II / AC-tyyppi II (virtapiikkisuojaus saatavana lisävarusteena).

Yleiset tiedot ja mekaaniset ominaisuudet

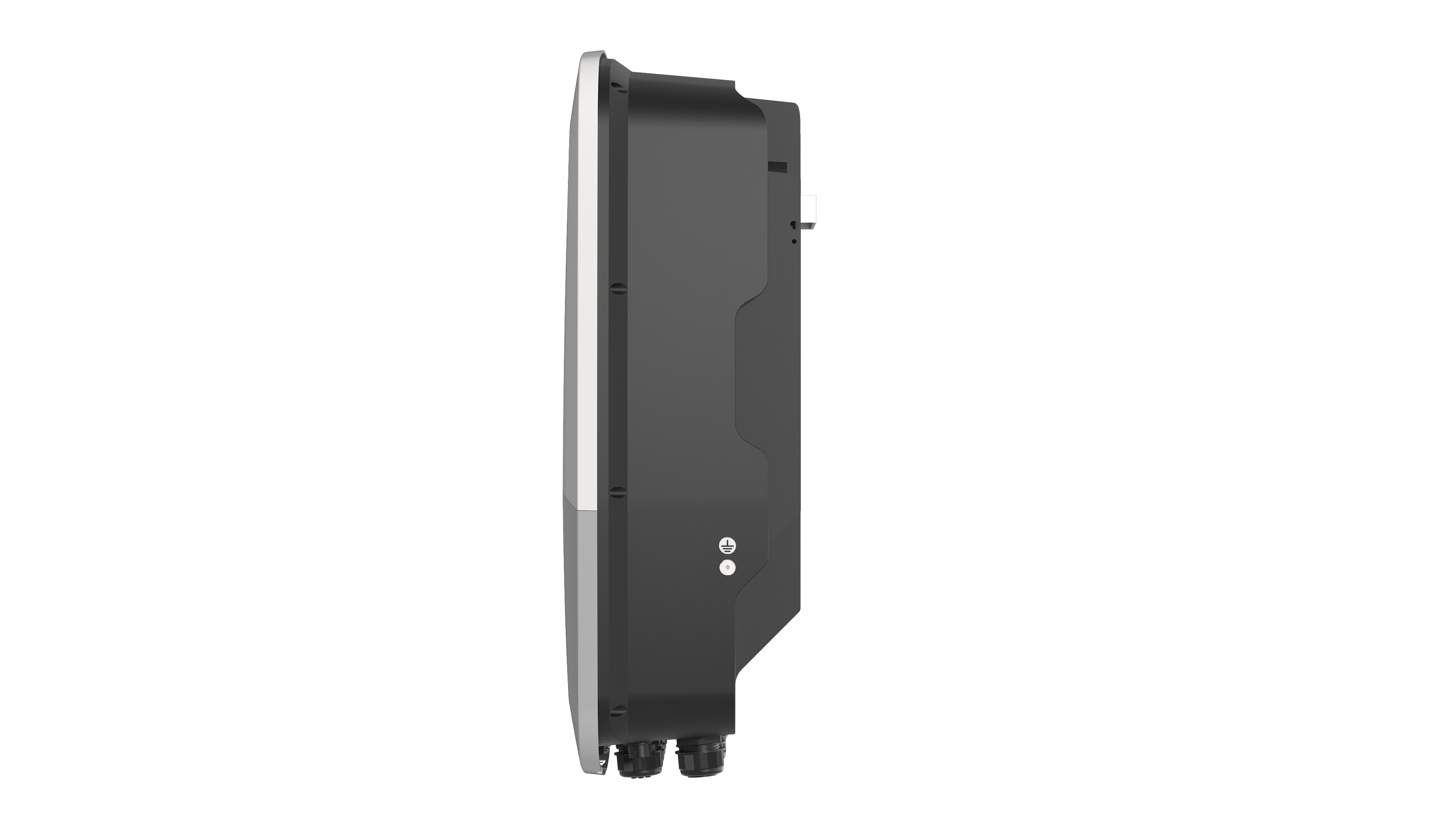

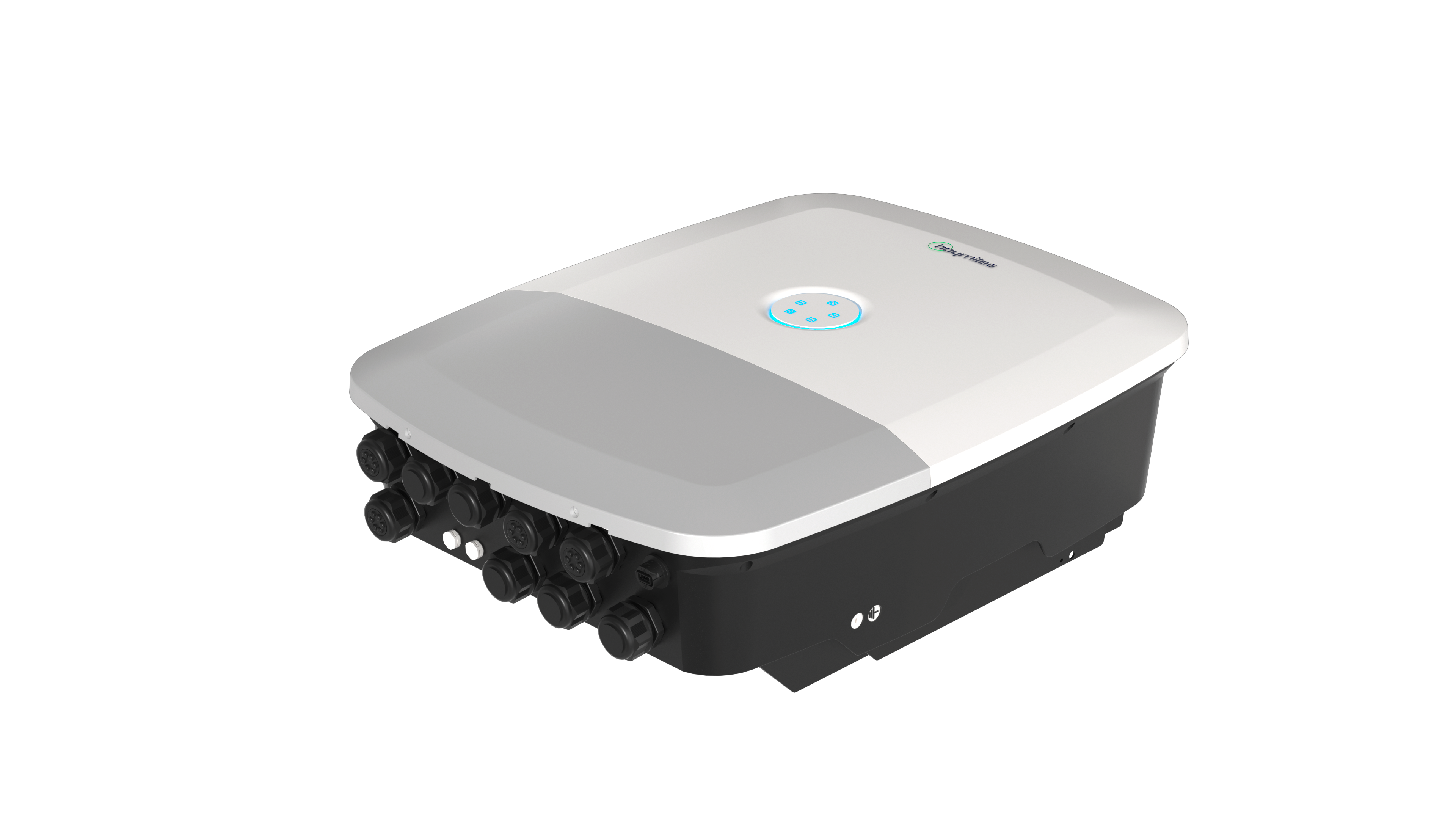

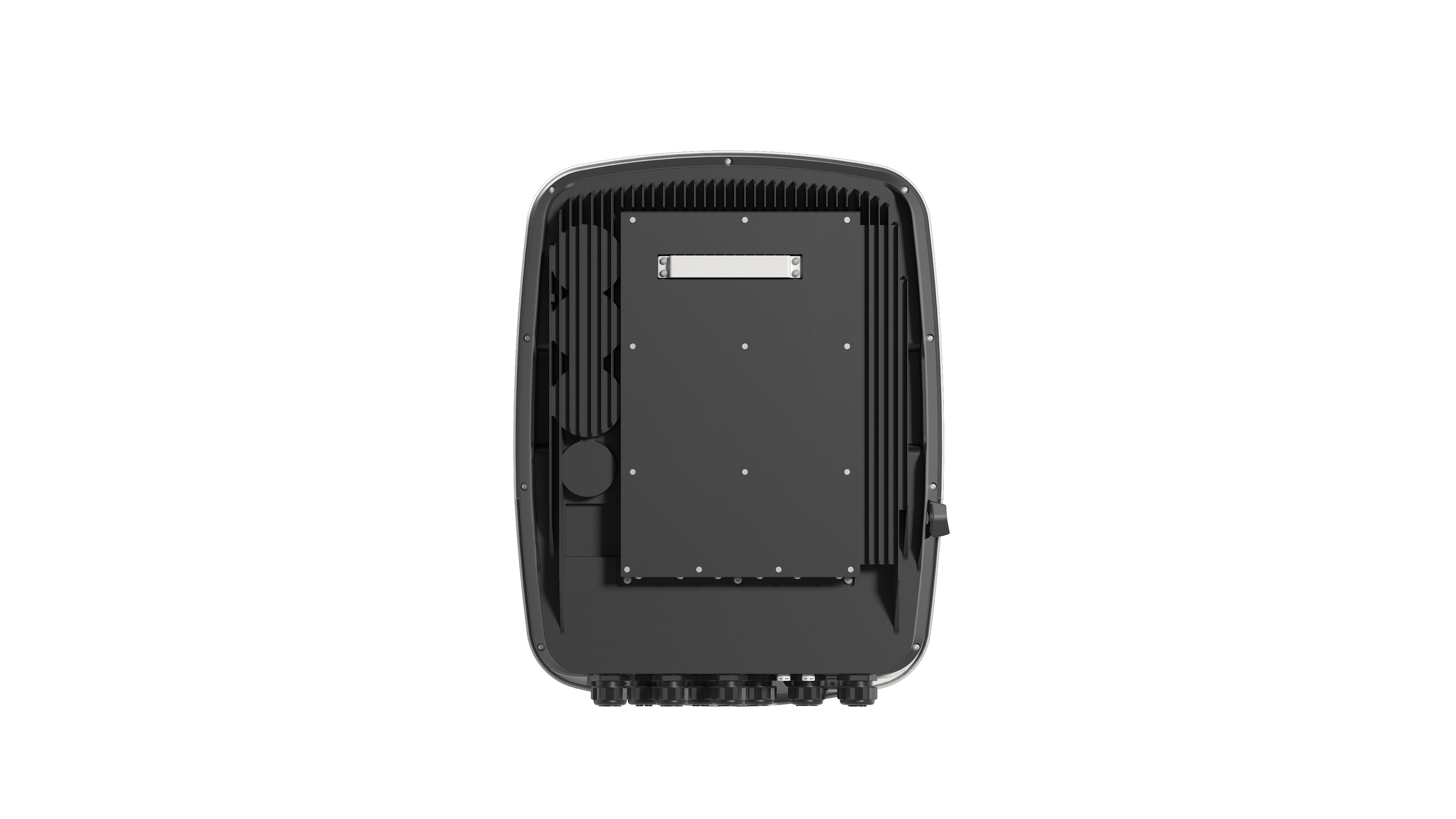

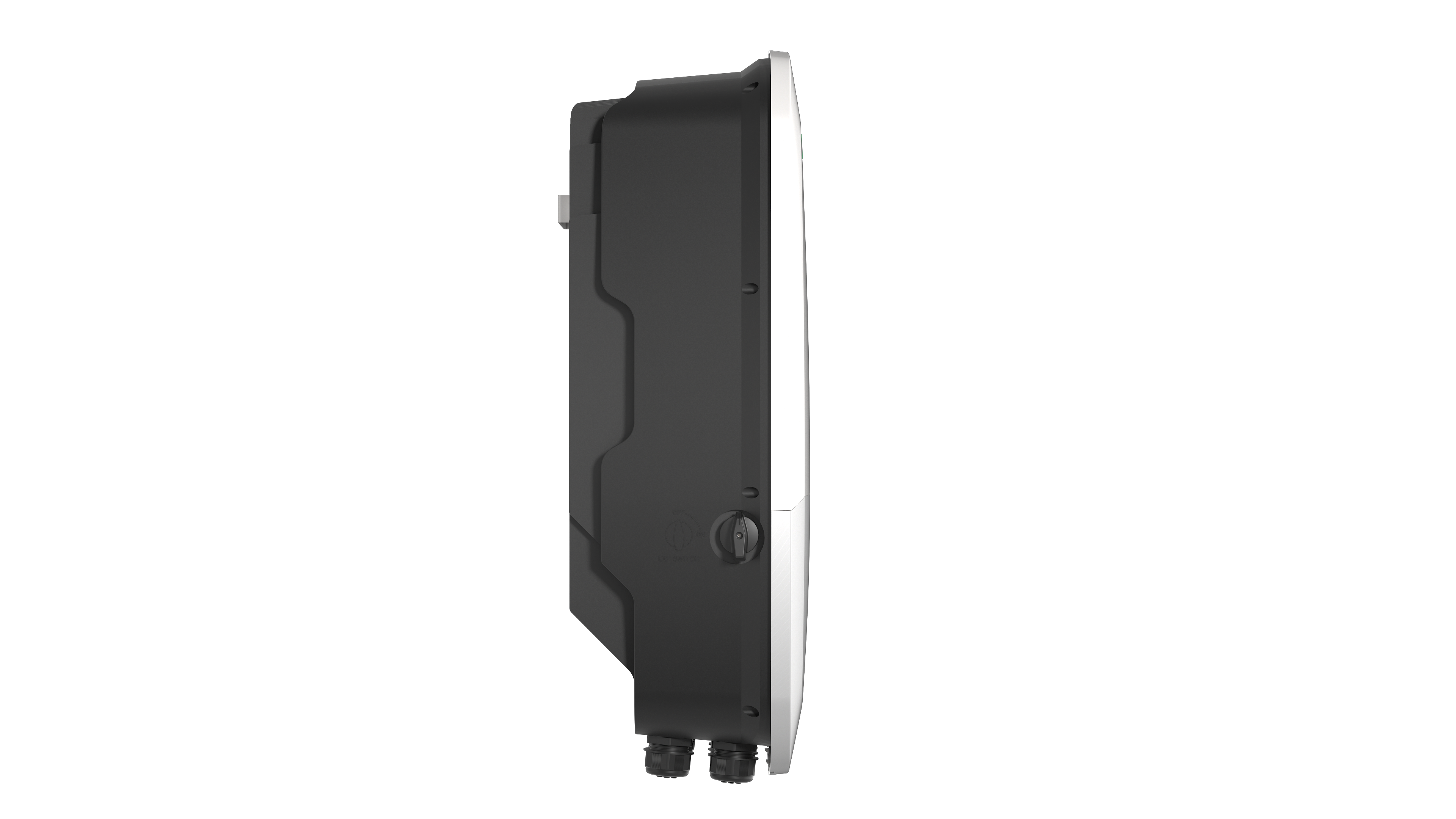

• Mitat ja paino: 539 x 696 x 232 mm (ilman liittimiä ja kiinnikkeitä), paino 41 kg.  ‍
• Asennustapa: Seinäasennus.  ‍
• Käyttöolosuhteet: -25 °C...+65 °C (tehon lasku > 45 °C), suhteellinen kosteus 0–95 % (ei tiivistyvä).  ‍
• Jäähdytys: Luonnollinen jäähdytys (pienemmät mallit) tai älypuhallin (suuremmat mallit).  ‍
• Korkeus merenpinnasta: ≤ 4000 m (tehon lasku > 2000 m).  ‍
• Ympäristöluokitus: IP66‍
• Käyttöliittymä ja tiedonsiirto: LED & sovellus, DRM-valmius, digitaaliset liitännät (2x DI, 2x DO). RS485-väylä sekä valinnaiset Wi-Fi / WL / 4G.
